堆疊收紙.jpg)
最大紙張尺寸：1620*1200mm
最小紙張尺寸：650*450mm
適用紙張范圍：E、B、C、A和AB瓦楞紙板（厚度1~8.5mm）
最高機械速度：4500 轉/時
前沿送紙部
- 高速精密前沿送紙裝置可穩定輸送各種類型和品質的瓦楞紙，適應性強，工作范圍廣
- 特殊的聚乙脂送紙膠輪配合柵欄式托紙架和氣墊確保厚重翹曲紙板順暢輸送和紙板的到位精準
- 前擋板前后位置可根據咬口尺寸作微調
- 變頻吸風量微調裝置可適應從F到五層不同厚度瓦楞紙的送紙要求

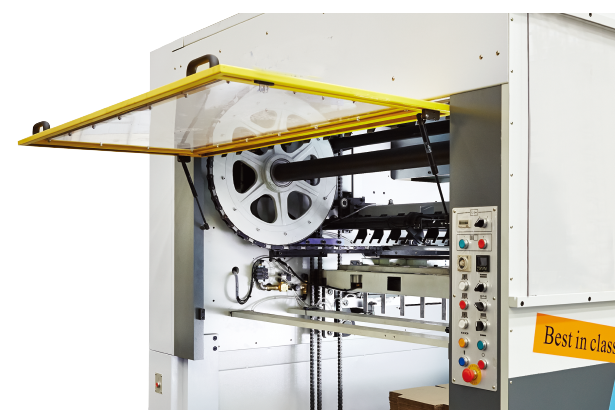

模切部
- 模切部操作安全門及氣動式版框安全鎖緊系統
- 模切沖程增大，使紙板尤其是AB瓦紙板更加容易脫模
- 模切版框中央定位系統，換版快捷、準確
- 模切鋼板氣墊托起裝置，使模切鋼板拉出推入更輕松容易
模切部
- 模切部操作安全門及氣動式版框安全鎖緊系統
- 模切沖程增大，使紙板尤其是AB瓦紙板更加容易脫模
- 模切版框中央定位系統，換版快捷、準確
- 模切鋼板氣墊托起裝置，使模切鋼板拉出推入更輕松容易
清廢部
- 電動上清廢框提升裝置，可提升距離400mm， 增大了清廢部操作空間
- 中央定位快速清廢版鎖緊裝置及上框模具裝夾系統，換版快捷，操作方便
- 快速清廢頂針的使用大大縮短了作業時間
收紙部
收紙方式可以有兩種選擇——計數堆疊或高堆收紙（H：高堆收紙），可以根據您的產品與后道加工方式，做精準方案推薦。
計數堆疊升降輸送皮帶裝置 E CUT 1620SHA
- 采用插桿式托架收紙升降臺及皮帶輸送方式，保護紙板表面在輸送過程中不易刮花印刷面
高堆收紙升降裝置 E CUT 1620SHAL
- 自動高效的高堆收紙升降裝置
- 收紙結構可整堆拉出機外，方便快捷、減少用工成本
- 電子計數器

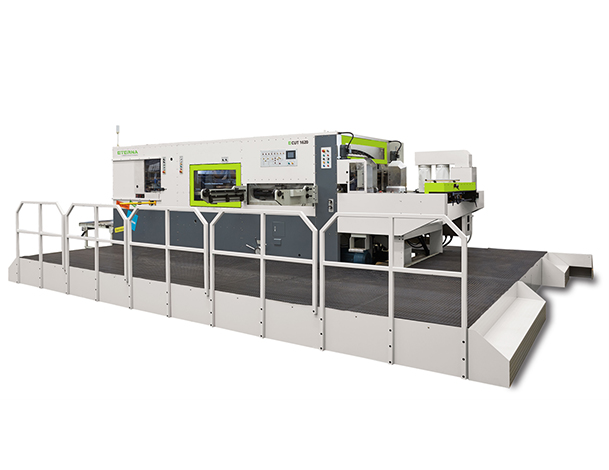

| 技術參數 | ECUT 1620 SA |
| 最大紙張尺寸 | 1620x1200 mm |
| 最小紙張尺寸 | 650x450 mm |
| 最大模切范圍 | 1600x1180 mm |
| 版框內徑尺寸 | 1630x1210 mm |
| 適用紙張范圍 | E、B、C、A和AB瓦楞紙板（厚度1~8.5mm） |
| 最小廢邊寬 | 12mm |
| 最小咬紙寬 | 6~12mm |
| 刀線高 | 23.8mm |
| 最高機械速度 | 4500 轉/時 |
| 模切壓力 | 400 Ton |
| 總用電功率 | 35KW |
| 電力要求 | 380V，三相，50HZ |
| 壓縮空氣泵 | 0.7 m3/min |
| 壓力調節范圍 | ±1.5mm |
| 整機尺寸 | 9.98*5.7m |
| 整機重量 | 35 Ton |
