最大紙張尺寸：2100 x 1300 mm
最小紙張尺寸：850 x 600 mm
適用紙張范圍：瓦楞紙板：E、B、C、A和AB瓦楞紙板及1～11mm（視模切產品的刀線及痕線長度、紙張因素而定）塑料瓦楞板：1～11mm
最高機械速度：4500轉/時

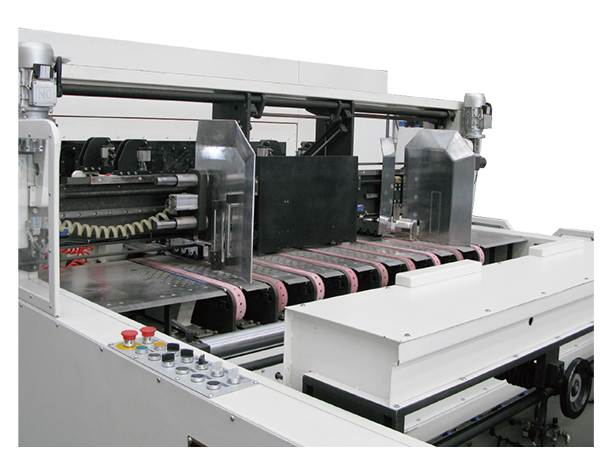

前沿送紙部
- 采用大力矩伺服電機控制前沿送紙。
- 前沿送紙采用吸風皮帶式，適用于大幅面彎翹紙板。
- 氣動側推檔板。

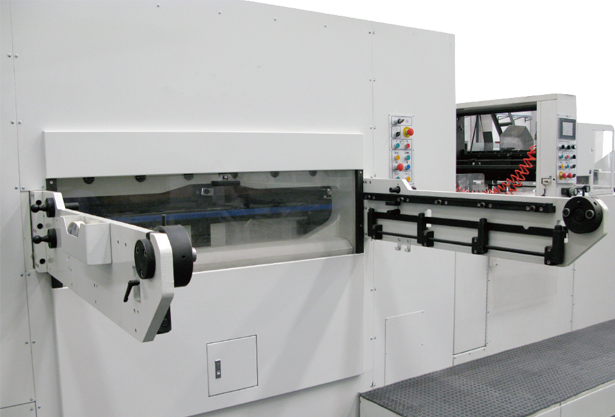

輸送定位部
- 采用大力矩伺服電機確保送紙和牙排的精確匹配
- 左右各一側定位系統可依據紙張輕位選擇使用

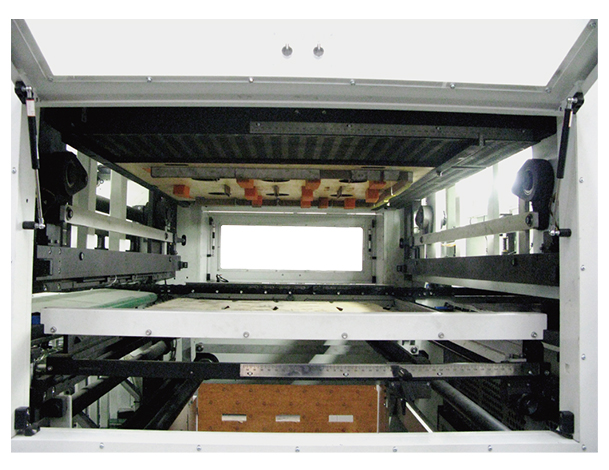

模切部
- 7條叼紙牙排，牙排叼紙采用釘子式
- 模切部操作安全門及版框安全鎖緊系統
- 整機紙張傳送路線全程散版檢測監控
- 模切版框中央定位系統
- 模切鋼板吹起浮動推拉系統
清廢部
- 中央定位快速清廢版鎖緊裝置及上框模具裝夾系統，換版快捷
- 中框清廢模版采用中央定位系統，校版快，調整方便
- 電動上清廢框提升可達500mm
- 前清廢裝置能夠完全清除咬紙邊的廢料

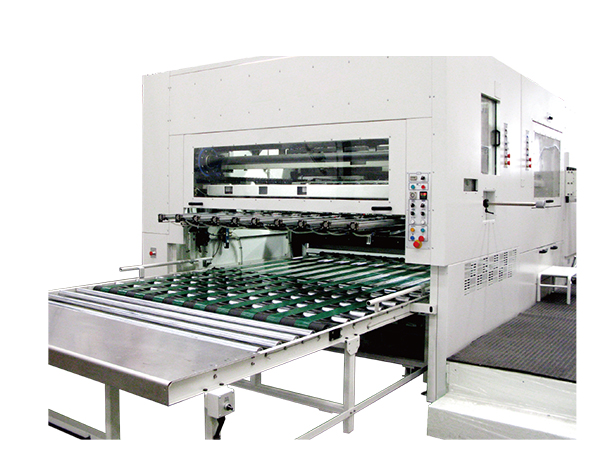

收紙部
- 自動收紙升降托架收紙臺，使得紙板表面在收紙過程
- 不易刮花磨擦
- 可設置計數疊堆式輸出
- 不停式自動收紙臺可使機器在運轉的過程連續收紙
- 大大節省輔助作業時間
最大紙張尺寸： | 2100 x 1300 mm |
最小紙張尺寸： | 850 x 600mm |
最大模切范圍： | 2080 x 1280 mm |
版框內徑尺寸： | 2110 x 1330 mm |
適用紙張范圍 | 瓦楞紙板：E、B、C、A和AB瓦楞紙板及1～11mm（視模切產品的刀線及痕線長度、紙張因素而定）塑料瓦楞板：1～11mm |
最小廢邊寬： | 15 mm（視模切產品的排列、紙張因素及操作因素而定） |
咬口廢邊可調范圍： | ±3 mm |
最小釘紙距離： | 5.5mm |
刀 線 高： | 23.8 mm |
最高機械速度： | 4500轉/時 |
常用工作速度： | 3000~4300次/時(視模切產品的排列、紙張因素及操作人員因素而定) |
模 切 壓 力： | 500噸 |
* 總用電功率： | 60kw（主電機功率：30kw，變頻調速） |
* 電 力 要 求： | 380V，三相，50HZ |
* 壓縮空氣泵： | 空氣壓縮機排氣量0.7m3/min（立方米/分鐘）----用戶自備 |
* 壓力調節范圍： | ±1.5 mm |
* 整 機 凈 重： | 45噸 |
